CONECTANDO UN PAD DE SEGA GENESIS AL PC
Por CARECOIN
Algunos reconocen que el pad de la consola Sega Genesis/Megadrive es muy cómodo para jugar… en esta ocasión aprenderemos a conectar nuestro querido control al computador en una simple interface.
MATERIALES
Conector DB25 macho (con tapa)
Conector DB9 Macho (con tapa)
Cable de 9 conductores
CD de instalación de Windows 98/ME (en caso de que tu SO sea uno de aquellos)
PASO A PASO
Para no comprar componentes y abaratar costos, usaré un viejo bracket de PC. Éste nos funcionará perfecto para nuestro propósito.

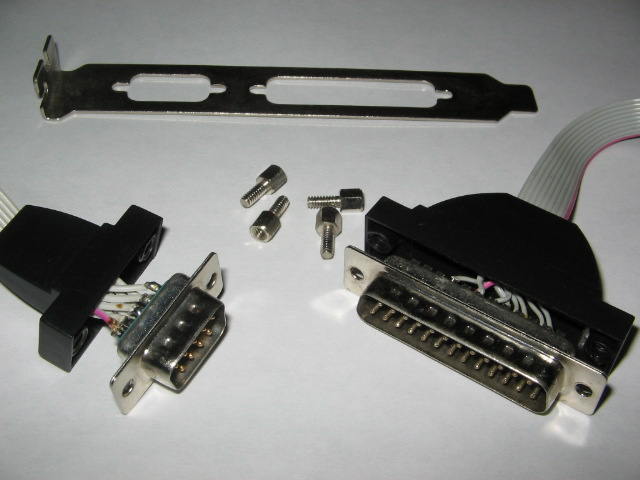

Procedemos a separar los conectores de la “tarjeta”
Ya está todo casi listo para proceder
Corta con una tijera los extremos rectangulares de ambos conectores
Conectores con el cable libre
Corta los cables del DB25. Puedes hacerlo asimismo con el DB9, pero en el caso que conserves el primero con cable, deberás hacer un traspaso de pines, aparte de ser más difícil el cableado del DB9.
Como vemos, el DB9 está listo para ser trabajado, ya que todos sus pines están cableados y, a su vez, el cable plano tiene los conductores ordenados.
El cable rojo corresponde al 1, y el del otro extremo al 9, estando ordenados correctamente (1-2-3-4-5-6-7-8-9)
Antes de soldar cualquier cable, asegúrate de poner la tapa del DB25 en el cable.
DB25 listo para ser trabajado
Diagrama de dónde deben estar soldados los cables.
Cables ya soldados.
Cierra el DB9 con sus pernos originales. Para que el DB25 calce en el computador, deberás ocupar un par de tornillos con los que se ajustan las unidades a los gabinetes. Con esto no tendrás problemas de conexión a futuro.
Cable ya ensamblado. Parte del hardware terminada. Ahora debes instalar el driver para hacerlo funcionar.
INSTALACIÓN DEL DRIVER
Para este cable se usa el software PPJoy indistintamente del sistema Windows que se utilize (curiosamente el cable ha de llamarse Intefaz Linux, como explicaremos más adelante)
ANTES QUE NADA

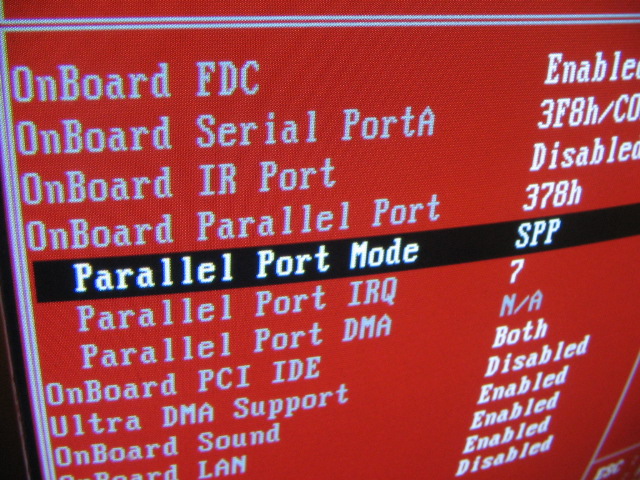

Entra a BIOS, luego a “Integrated Pheripherals” o a “Features Setup” y verifica que tu puerto paralelo esté configurado en modo SPP.
WINDOWS 2000/XP
Instala el software como cualquier otro. Cuando llegues a la parte de copia de archivos te debería salir un mensaje de “controladores no firmados” Esto es absolutamente normal. Dale a “Si” o “Continuar” y espera a que termine la instalación. Has terminado por el momento.
WINDOWS 98/ME
Instala el software y espera a que termine la instalación. Ahora se viene lo pesado.
Luego de instalar el programa deberás hacer lo siguiente:
Ve al panel de control, luego en “Agregar Hardware”, Haz dos veces clic en “Siguiente” Si te sale una lista con dispositivos sin instalar, selecciona “No, el dispositivo no está en la lista” y haces nuevamente clic en Siguiente.
Selecciona “No, deseo seleccionar el hardware a instar desde una lista” y haz clic en Siguiente.
Selecciona “Dispositivos de sonido, video y juegos” y haz clic en Siguiente.
Busca el fabricante “Deon van der Westhuysen” y el producto “Windows 98 Parallel Port Joystick Support for LPT1” y haz clic en Siguiente.
Te saldrá una pantalla como esta, Haz clic en Aceptar
Te pedirá una dirección de drivers, esta por lo general es “C:\Archivos de programa\Parallel Port Joystick” si no la cambiaste durante la instalación inicial. Escribe esa dirección en el cuadro de texto y haz clic en Aceptar.
Luego haz clic en Finalizar.
Repite los pasos anteriores, pero esta vez pon de producto “Parallel Port Joystick Bus”, y haces clic en Siguiente.
Haz clic en Finalizar.

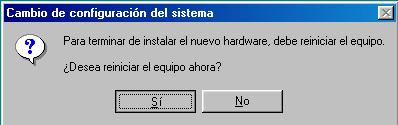

Te pedirá que reinicies el PC. Hazlo.
Ve al Panel de Control > Parallel Port Joystick
En la ventana siguiente haz clic en “Add”

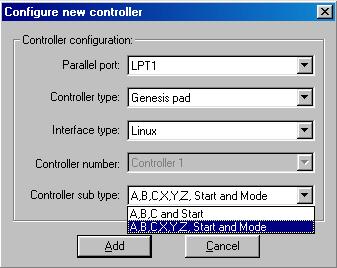

Configura los elementos de la siguiente manera: Parallel Port > LPT1; Controller Type > Genesis Pad; Interface Type > Linux; Controller Subtype > Depende de tu pad. Haz clic en “Add”

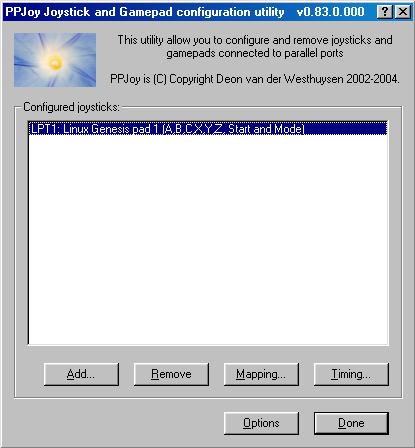

Si te salió bien debiera aparecer esto en pantalla.
Ve al Panel de Control > Opciones de Juego. Si sale lo mismo que en la ventana anterior, el pad está configurado correctamente. A disfrutar!
¿Alguna duda? Puedes consultar en el foro.
