PUNTA LOGICA

[enoeniap]

alguien tiene algun eskema de una punta logica
pero lo mas simple posible
sin bocina
k prenda una luz cuando sea 1 y otra cuando sea 0
lo mas simplista del mundo

se agradeseria bastante

saludos

[enoeniap]

me respondo solo


tema ma inpopular que el presidente

pille en unas was de cekit una punta logica de 7 segmento k esta piola y sencillo

si es k a alguien le llegara a interezar
(que al parecer no le interesa a nadie xD)
aca dejo el material donde lo pille donde encontrantaran mas de un proyecto
(donde tambien esta una punta logica profecional por si alguien kiere uno mas cuatico)

http://www.megaupload.com/?d=G0SPA55U

[xt5]

parece que nadie las usa por aca, y la verdad nunca le encontre mucho sentido a este invento...

si los LEDs verde y rojo estuviesen pegados, creo que casi siempre se me prenderian amarillo.

para hacer troubleshooting de que la quieres?

[jean pierre140]

yo tengo una punta logica que compre cuando estudiaba pero es repoco el uso que le dio

[ZZT]

yo tengo una punta logica que compre cuando estudiaba pero es repoco el uso que le dio

X 2

[enoeniap]

la verdad la verdad
la kiero de capricho

me pille una punta botada y me dije a mi mismo
k hago con esta wea?
y un compañero dijo
hacete una punta logica
y yo dije
OK!!!

y seria la historia

[Chalo_mhz]

Yo tengo una punta logica de uso experimental, tal cual como la pides tu, apenas la encuentre te mando el esquematico, son 2 transistores y 2 led con sus respectivas resistencias, y funciona con 5 volts, es super sencillo, barato y util.

Prende una luz en estado bajo y la otra en estado alto, asi de simple.

[Manuelink64]

alguien tiene algun eskema de una punta logica
pero lo mas simple posible
sin bocina
k prenda una luz cuando sea 1 y otra cuando sea 0
lo mas simplista del mundo

se agradeseria bastante

saludos

lo mas simple que se me ocurre (quizas algunos me peguen o bannen), pero te propongo lo siguiente:



en la parte superior, un pequeño circuito que consta de un LED y una resistencia de 220ohms
el cable superior lo pones en la tierra del circuito (gnd), y con la punta vas probando, cuando pilles
un GND (0 logico) no pasara nada, y cuando pilles un 1 logico (5V) el led encenderá,
luego lo metes en un lapiz y te queda la raja!, ¿facil no?

Saludos!

[133MHz]

por último un buffer transistorizado, así tal cual te puede glitchear el circuito en ciertos casos por el consumo del LED.

[enoeniap]

cuando pilles un GND (0 logico) no pasara nada

y cuantos GND tengo k pillar para sospechar que se echo a perder la punta logica
=D

esta bien esta simple, resimple, pero cuando pille un 0 donde debe ser 1 kedare en la duda de que esta mal
el circuito, el integrado o el instrumento??
aaaaa??

gracias de todas maneras =)

[Manuelink64]

weno pero no se enojen!!

si quieren complementarlo, mejor

Saludos!

[Chalo_mhz]

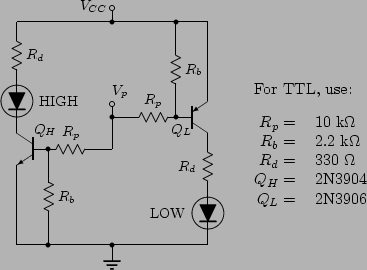

Algo asi es el esquematico de la punta logica que tengo:



Como decia, basicamente son 2 transistores, uno que otra resistencia y 2 LEDs que se alternan segun si se detecta un 1 o un 0 en la entrada (Vp).

OJO: Solamente para usar en circuitos TTL, o sea solo en circuitos de 5 volts, ni mas ni menos, aunque en la web andan otros para pruebas con circuitos CMOS que soportan hasta 30 V hasta donde alcance a ver.

PD: Si lo quieres para intrusear los buses de un atari te va a servir perfecto, ahi practicamente todo funciona con 5V.

[xt5]

PD: Si lo quieres para intrusear los buses de un atari te va a servir perfecto, ahi practicamente todo funciona con 5V.

el punto de mi primer comentario era precisamente eso... no puedes "intrusear buses" con una puerta logica, al menos que le bajes el reloj a 1Hz

[Walky]

Se ve elegante el esquemático que puso Chalo, a ver si me animo a armar una también. No vendría mal para probar circuitos simples o salidas simples de microcontroladores sin tener que andar poniendo leds en la proto.
