HW Generador de scanlines

[renix]

No entiendo pq pusiste puentes por arriba y por abajo.

Porque solde las bases antes de colocar los puentes y tape muchos agujeros... por eso...

[renix]

Vamos por la placa de doble faz---

Primero, les presento mi nuevo cuchitril....



Ahora fotos del proceso...

Primero imprimí ambas caras... TOP en Mirror, BOTTOM en Upside Down y con margen superior de impresion de 60.5 mm

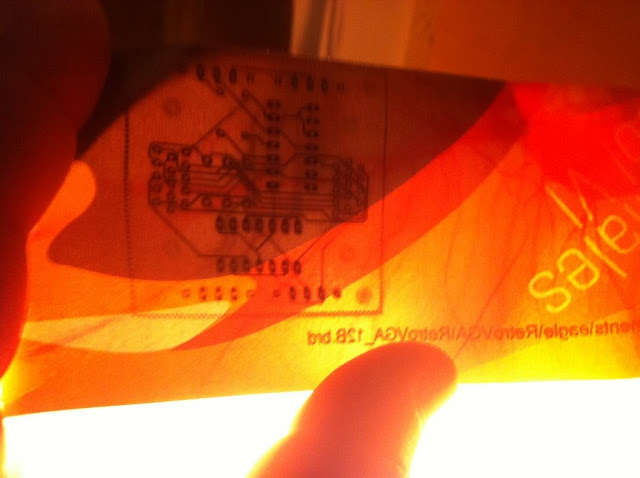

Hice un doblez y lo puse a trasluz para verificar la coincidencia de pads y vias en general...


Luego corté la placa de doble faz en un tamaño adecuado...



Luego pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora y pasé por la termolaminadora.... se chorearon de leer ??? yo me chrorie de pasar por la termolaminadora...

Y luego al remojo....


veremos como queda en media hora mas aprox...

[renix]

Transferencia casi perfecta...



La raja... mejorando la tecnica....

Consejo: luego de hacer la ultima pasada por la termolaminadora sumergir inmediatamente en agua caliente.... no dejar enfriar el papel porque se despega englobandose....

[renix]

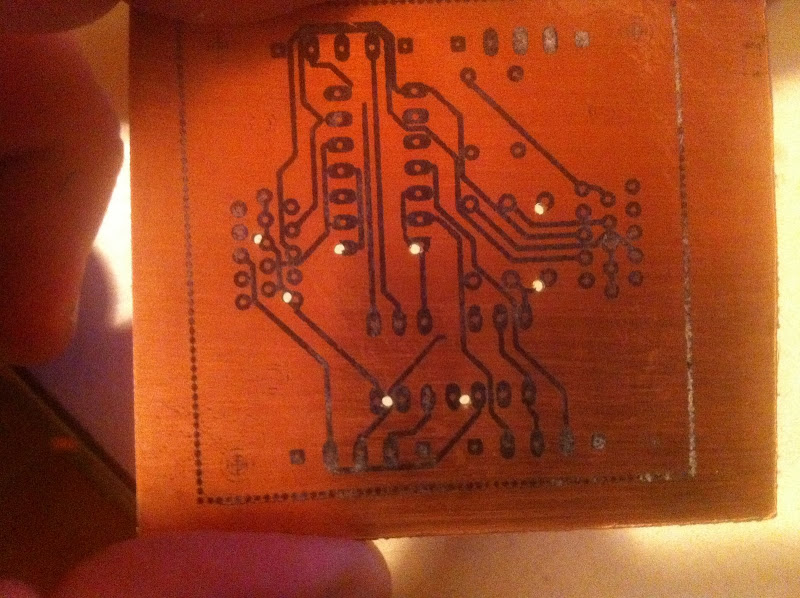

Un par de agujeros de prueba...


y el fracaso total... no coinciden... pese a lo preciso que trate de ser...



Mucho trabajo para un resultado incierto pese a lo prolijo que se haga... solo recomendable para 1 sola faz.... a la CSM oh...

[renix]

Asi cuando vuelva a la pega me pregunten.. ¿ donde fuiste de vacaciones ?... les diré... me fui a la CSM haciendo PCB artesa de doble faz que no resultan.... pta q tengo rabia oh...

[ZZT]

Pq fuiste webon!

Ambas impresiones tienen que ser individuales, y tener impresos cuatro hoyos para luego hacer 4 hoyos en cada esquina de la placa y asi cuadras el lado de arriba con el de abajo. AMERMELAO!

hacete otra asi como te digo y me contai como te fue.

[renix]

ok

[rigohoward]

uta, iba re emocionado leyendo el relato del renix y cache lo que le sucedio pero respecto a lo comentado por zzt tambien lo lei en un video de youtube

ojala te animes a hacer otro intento considerando eso :-P

igual esperamos los resultados de imagen con tu version pro de 1 cara

[renix]

Mañana hago otros intentos... Publica el video para verlo... ahí estuvimos con el Z riendonos un buen rato...

Mañana conecto la placa de 1 faz... Ojala funcione a la primera, que lo dudo... Sino, la horrenda paja de cachar donde me condoreé sin desarmar toda la w

Saludos rigohoward...

[rigohoward]

en el video no hacian una de doble faz sino que en los comentarios alguien pregunto como se hacia y le respondieron lo mismo que dijo el Z

[Manuelink64]

Asi cuando vuelva a la pega me pregunten.. ¿ donde fuiste de vacaciones ?... les diré... me fui a la CSM haciendo PCB artesa de doble faz que no resultan.... pta q tengo rabia oh...

pero Renix, si yo explique exactamente lo mismo que el Zetin cuando hice mi PCB para el encoder
y ese era mas complejo que este. :-°
ademas podrías ocupar el método de la plancha, que es super rápido.

es cosa de cachativa y paciencia.

ojo que aun puedes salvar ese PCB. Vuelve a transferir el lado que se corrió, ajústalo a los agujeros que hiciste,
y para quitar el toner, pásale alcohol isopropilico y algo de virutilla fina.

Saludos!

[renix]

No lei esa explicación manuelink... Pega el link... Ando wn... No me pesquen... A todos nos toca a veces...

[renix]

Recapacitando y absorbiendo la experiencia de los errores, debe transferise primero una cara, perforar agujeros estratégicos y calzar bien la otra faz fijando el papel impreso con alguna cinta adhesiva resistente al calor y ahí quedaría decente... A la noche pruebo...

[rigohoward]

Recapacitando y absorbiendo la experiencia de los errores, debe transferise primero una cara, perforar agujeros estratégicos y calzar bien la otra faz fijando el papel impreso con alguna cinta adhesiva resistente al calor y ahí quedaría decente... A la noche pruebo...

[Manuelink64]

Recapacitando y absorbiendo la experiencia de los errores, debe transferise primero una cara, perforar agujeros estratégicos y calzar bien la otra faz fijando el papel impreso con alguna cinta adhesiva resistente al calor y ahí quedaría decente... A la noche pruebo...

yo ocupo "masking tape" y funciona de lujo,
aunque la ultima vez, aplique la plancha sin nada y la hoja se pego igual, y transfirió todo el toner

la plancha de debe colocar a un 75% de su potencia, y debes moverla constantemente, haciendo que sea uniforme
la aplicación del calor, con unos 2 minutos estas dado,
usa la punta levemente recargada de la plancha.

después sumerges en agua el PCB, y lo sacas hasta que veas que el papel absorbió mucha agua,
lo lavas y saldrá casi de inmediato el papel, quedando todo el toner en el PCB

Saludos!
