AUDIO-VIDEO
SEGA MASTER SYSTEM II
Por ZZT
Esta modificación nos permite sacar la conexión audio/video a la consolaSEGA MASTER SYSTEM II, con una calidad de imagen estupenda. Originalmente esta consola no trae salida de video y audio, por lo tanto deben ser obtenidas desde adentro de la máquina.
Los componentes se puede soldar directamente en el PCB de la SEGA, ocupa menos espacio y queda funcional.
El audio eslo más fácil de obtener, se solda solo un condensador. Con la salida de video hay que tener un poco más de cuidado, ya que deberemos soldar una resistencia a la pata 20 del chip CXA1145 (IC9).
Las salidas de A y V se deben soldar con unos cables hacia los RCA.
CIRCUITO ESQUEMÁTICO
Este circuito esquemático es de la SMS 1. Sin embargo es similar a la SMS2 y de acá sale la idea de donde tomar las señales. En todo caso recomiendoveanel paso a paso para localizar los puntos de soldadura, ya que como dije este esquemático NO es igual a la SMS 2, solo se usó como referencia.
MATERIALES
|
1 Resistencia de 75ohms |
|
2 Plugs RCA hembras |
|
1 condensadorde 10uF/25V |
|
1 condensadorde 220uF/25V |
PASO A PASO
Sega master system II, una excelente consola con un juego en memoria, pero sin salida de A/V
Desarma la consola y retira el escudo de hojalata
Ubica el Chip CXA1145 (IC9) y solda la resistencia de 75ohms a la pata 20, esa será la salida de video. Nota: Si no encuentra la resistencia justa, puede poner dosen serie que sumen un valor aprox. al sugerido.
Luego solda un condensador a la pata positiva de la resistencia R59, la pata negativa es la salida de audio
Perfora la carcasa y coloca 2 enchufes RCA, uno para video y otro para audio.
Soldar los cables hacia los RCA: La pata que quedalibre de la resistencia de 75 Ohms debe soldarse con la pata positiva del condensador de 220uF/25Vy de la pata negativa de éstedebesoldarseuncable hacia el RCA amarillo para video.Desde el negativo del condensador de 10uF/25soldamosuncablehacia el RCA rojo para el audio.
Realiza una prueba antes de tapar la consola, para comprobar que todo resultó ok..
Por último repone las tapas y por fin tendras una razón para querer jugar mucho más con tu SMS II.

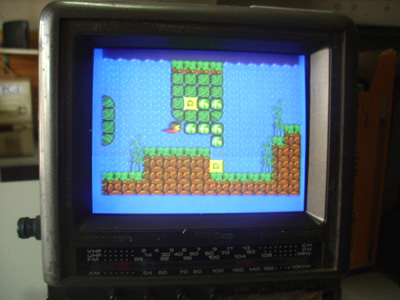

Alex Kid es un excelente y entretenido juego, pero solo ahora podrás disfrutarlo a fondo.
