SALIDA DE AUDIO/VIDEO
ODDYSEY 2

Por ms-20

La consola Odissey 2 es una máquina entrañable, la cual por años buscamos como modificarla para obtener las tan preciadas señales de audio/video. Estas nos permiten conectar la consola a los TV por las entradas RCA obteniendo una imagen que por RF jamás lograremos, menos hoy día con la gran cantidad de interferencia.

PASO A PASO

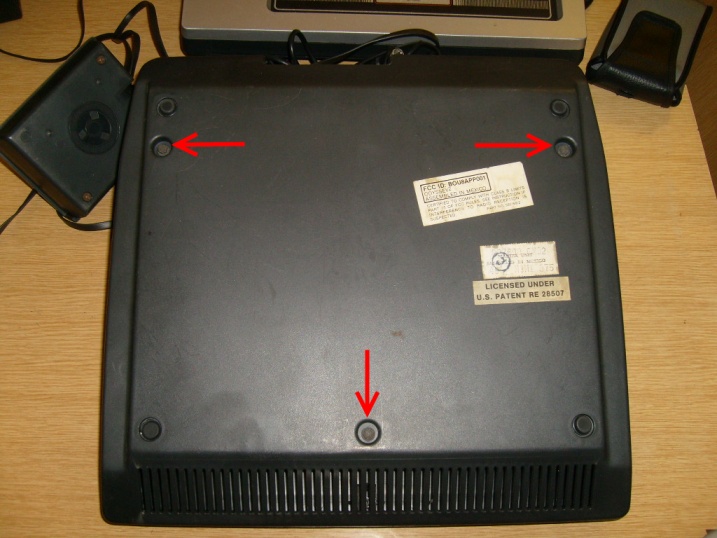

1. retirar los 3 pernos de la carcaza. Estos son de cabeza hexagonal, para retirarlos lo ideal es usar una llave de tuercas de 6mm o en su caso un dado. En ausencia de ellos se puede utilizar un alicate de puntas planas.

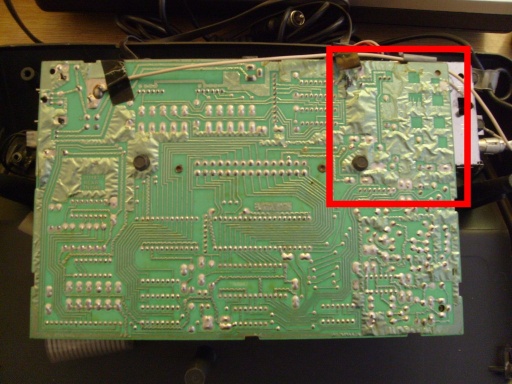

2. No es necesario retirar la placa y nos centraremos en la parte demarcada (detras de la caja)

3. Ubicamos los puntos señalados que corresponden a audio, video y ground.

4. Luego soldamos los cables en sus correspondientes ubicaciones

5. Perforamos la carcaza e insertamos los conectores RCA A/V (usé unos de un creation quemado, pero mejor aun si usan unos nuevos)

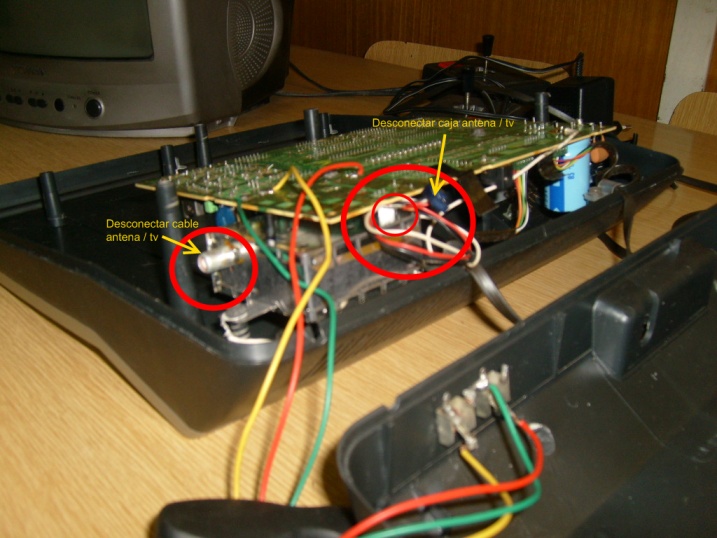

6. Ahora, lo que les explicaba sobre la inestabilidad de imagen; en el foro sugirieron desconectar componentes de la caja a la placa (no es necesario dessoldar, solamente sacar lo señalado en la foto).

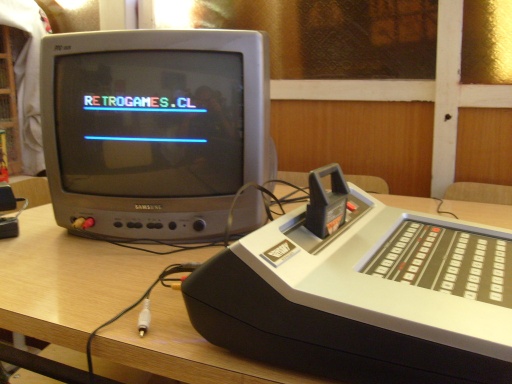

7. El paso anterior me resultó sin problemas, la imagen es estable (el Odyssey2 lo he encendido casi una hora estos tres ultimos días y todo ok). Ahora cerramos la carcaza y conectamos los cables RCA al televisor y listo.

Más info: http://videopac.nl/forum/index.php?topic=20.0

http://www.lukesandel.com/techgallery2/main.php?g2_itemId=464

Espero les sea de utilidad.

¿Alguna duda? Puedes consultar en el foro.
