AUDIO-VIDEO

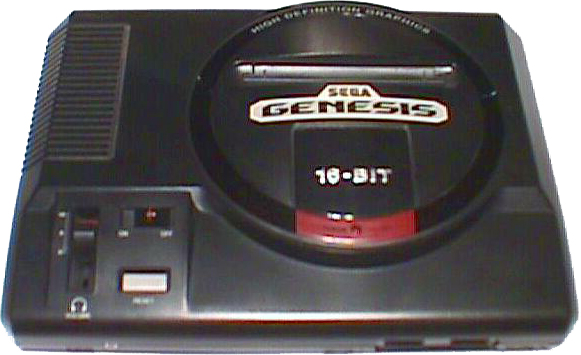

SEGA GENESIS I
Por ZZT
Estecable nos permite sacar audio/video a la consola SEGA GENESIS I. Originalmente esta consola trae salida de video y audio por RF, pero hoy en día con la cantidad de contaminación de RFquetenemos se ve cada vezpeor.
Sin embargo también tiene un conector DIN en la parte de atras donde podemos obtener las preciadas señal de Video compuesto y audio sin interferencia. Por lo tanto presentamos este proyecto para que puedas disfrutar tu consola como corresponde.
PASO A PASO
Estamodificaciónesbastantesimple.Bastasoldar3 cables directamente en el DIN. Estas seran las salidas de Audio y Video los que se deben soldar hacia enchufes RCA.
Este conector marcado rojo,ubicadoenlapartetraseradelaconsola es el que nos permite sacar audio/video.
|
|
|
|
Necesitaremos un enchufe DIN macho de 5 pines |
Y un cable RCA-RCA al cual le cortaremos los enchufes en un extremo |
Y
Luego de cortar los RCA debemos pelar ambos cables. Tenemos 1 cable blanco para el video y uno rojo para el audio. La malla que envuelve esos conductores es gnd o tierra común.
Acápuedesapreciardondesoldarloscables en el conector DIN (visto por atras).
Muy fácil!! ConectatuSegaporlaentradadeAV(Input 1) detutelevisory a jugar!!
Cualquier duda puedes aclarar en el foro
