SALIDA DE AUDIO-VIDEO
NINTENDO NES TOP LOAD
Por ZZT
Esta modificación nos permite sacar la conexión audio/video a la consolaNintendo TOP LOAD, con una calidad de imagen estupenda. Originalmente esta consola no trae salida de video y audio, por lo tanto deben ser obtenidas con un pequeño circuito.
Los componentes se puede soldar directamente en el PCB del NES, ocupa menos espacio y queda funcional.
El audio eslo más fácil de obtener, se solda solo un condensador. Las salidas de A y V se deben soldar con unos cables hacia los RCA. Ten en cuenta que debes soldar 2 cables a 5V y a GND, si te fijas con cuidado, en el circuito impreso.
Debo aclarar que esta modificación apareceoriginalmente en gamex.com. Acá solamente realizamos un tutorial en español un poco más detallado que el que aparece en ese sitio.
CIRCUITO ESQUEMÁTICO
*Ver el paso a paso para localizar los puntos de soldadura de los diversas entradas/salidas.
MATERIALES
|
1 Resistencia de 220 ohms |
|
2 Resistencia de 1.3K ohms ó 1.5K |
|
1 Resistencia de33 ohms ó 39 ohms |
|
1 Transistor 2N2222 |
|
2 Plugs RCA hembras |
|
1 condensador 1uF/25V |
PASO A PASO
Nintendo Top Load, con una mejor prestación en cuanto al conector de cartridges, pero sin salida de A/V.
Vamos a desarmarlo para tener acceso al circuito
Arriba de C1993 NINTENDO vemos una pequeña resistencia(R3) de 150 ohms, la cual debe ser eliminada
Además, abajo de dicha resistencia hay una pista de cobre que debe ser cortada.
Ahora deberemos soldar lapatapositivadelcondensador donde indica la flecha roja.
Soldar todos los componente como se ve en la imagen.
Y tener cuidado de soldar tal como se ve en la imagen. Solo se debe soldar donde indican las flechas.
Se recomienda colocar un aislante abajo de los componentespara evitar que hagan cortocircuito.
Antes de continuar, por medio de unos caimanes, podemos conectar la salida de video anuestra TV (Input 1) para comprobar si todo va bien.
Realizar los orificios para los enchufes RCA teniendo cuidado de diámetro. Elige la úbicación a tu gusto.

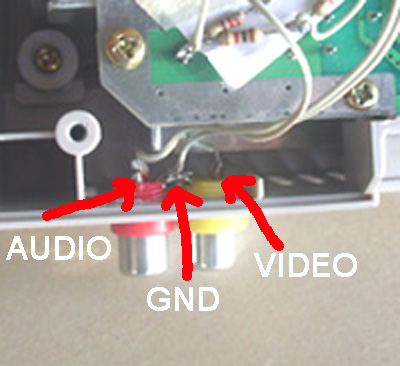

Por último soldar los cables desde GND,VideoyAudio a los RCA. Recuerda que ambas patas externas de los RCA se deben unir y soldar con un cable hacia GND (negativo)
Vuelve a ensamblar tu NES Top Load y a disfrutarlo.
