PROYECTOS: JUEGO DE LUCES

Mensaje por admin »

Cualquier duda, sugerencia o problema relacionado con el proyecto:
JUEGO DE LUCES

http://www.retrogames.cl/luces.html

Avatar de Usuario
batman
expert
expert
Mensajes: 937
Registrado: Mar Abr 17, 2007 4:35 pm
Reputación: 0

Mensaje por batman »

si uno quisiera tomar el mismo proyecto como base para que, en vez de leds, utilice ampolletas de luz caseras (si, de esas que se conectan a los 220v) resulte?

me imagino que habría que utilizar Relés que permitan utilizar 220 por un lado.

la idea es que una vez logrado esto, el mismo dispositivo pueda avanzar al control de varios relés que den 220 y asi programar el control de artefactos de la casa.

que cambios reocmendarian hacerle al actual proyecto para que funcione? yo solo tengo una idea, mas nunca he trabajado con la electronica de un atari.

Saludos,

B!

Avatar de Usuario
ZZT
Site Admin
Site Admin
Mensajes: 10803
Registrado: Mar Nov 07, 2006 2:45 pm
Reputación: 5
Ubicación: La Florida-Santiago-Chile
Contactar:

Mensaje por ZZT »

batman escribió:si uno quisiera tomar el mismo proyecto como base para que, en vez de leds, utilice ampolletas de luz caseras (si, de esas que se conectan a los 220v) resulte?

me imagino que habría que utilizar Relés que permitan utilizar 220 por un lado.

la idea es que una vez logrado esto, el mismo dispositivo pueda avanzar al control de varios relés que den 220 y asi programar el control de artefactos de la casa.

que cambios reocmendarian hacerle al actual proyecto para que funcione? yo solo tengo una idea, mas nunca he trabajado con la electronica de un atari.

Saludos,

B!
Bueno, tal como viste en mi juego de luces ochentero, las ampolletas (en realidad eran focos) se energizaban mediante un triac. Un triac es la abreviación de TRIodo de Corriente Alterna. Equivale a un relé, pero de estado sólido, es decir sin partes moviles. En buenas cuentas el semiconductor se encarga de todo.
Un triac es un interruptor. Tiene 3 patas. Dos son el equivalente a las 2 patas de un interruptor de corriente. La tercera pata es la que activa este interruptor. Típicamente un triac conduce al aplicarle unos 5V a esa pata.
Ahora trabajar con triacs y corriente alterna (son 220V) es super peligroso y no lo recomiedo si no tienes experiencia.
Aun así si deseas intentarlo, ya le he enseñado a un amigo sin experiencia (IDK) a utilizarlos y perfectamente puedo ayudarte, pero no lo intentes solo. :-°

Avatar de Usuario
batman
expert
expert
Mensajes: 937
Registrado: Mar Abr 17, 2007 4:35 pm
Reputación: 0

Mensaje por batman »

si claro, me interesa, y si me enseñas la manera segura, seguro seguiré todas tus ionstrucciones al pie de la letra, yo tb temo a la corriente de 220v.

B!

Avatar de Usuario
Chalo_mhz
expert
expert
Mensajes: 1106
Registrado: Dom Feb 18, 2007 6:42 pm
Reputación: 0
Ubicación: Maipu, Santiago
Contactar:

Mensaje por Chalo_mhz »

No entiendo como cresta se le meten las instrucciones del atari a este chip para que cumpla la funcion que esta tipeada, y ademas se alimente el circuito de LEDS.

¿las instrucciones escritas en basic viajan desde las entradas de joystick del atari, hacia los puertos DB9 conectados al integrado 74LS245?

Avatar de Usuario
atarox
expert
expert
Mensajes: 1320
Registrado: Mar Nov 07, 2006 2:45 pm
Reputación: 0
Ubicación: stgo.
Contactar:

Mensaje por atarox »

chuuu...
parte por buscar info sobre el integrado..
aunke de partida te puedo decir.. que de instrucciones al IC... ::jua
nada!!

solo pulsos chalo... solo pulsos..

Avatar de Usuario
Chalo_mhz
expert
expert
Mensajes: 1106
Registrado: Dom Feb 18, 2007 6:42 pm
Reputación: 0
Ubicación: Maipu, Santiago
Contactar:

Mensaje por Chalo_mhz »

Pero lo que no se es de donde saco los pulsos pa que lleguen al IC po wn.

Avatar de Usuario
atarox
expert
expert
Mensajes: 1320
Registrado: Mar Nov 07, 2006 2:45 pm
Reputación: 0
Ubicación: stgo.
Contactar:

Mensaje por atarox »

los pulsos los envia el atari... por eso se programa los pokes
para ke el atari envia señales a los puertos de joystick. las señales ke salen del puerto de joystick llegan al IC. desde ahi son interpretadas en señal. de ahi el integrado (puentea) y enciende el led. desde el led puedes sacar una etapa de potencia con optoacopladores y un triac. si te da cansacio o paja. segun... le chantaqs un rele. aunke no es recomendable ya ke a altas velocidades los reles o breakers(bobina) de los reles se queman.

alguna otra duda chalin? o quieres un berlin

Avatar de Usuario
Chalo_mhz
expert
expert
Mensajes: 1106
Registrado: Dom Feb 18, 2007 6:42 pm
Reputación: 0
Ubicación: Maipu, Santiago
Contactar:

Mensaje por Chalo_mhz »

Yap, un berlin no estaria nada e mal!
8)_

Avatar de Usuario
ZZT
Site Admin
Site Admin
Mensajes: 10803
Registrado: Mar Nov 07, 2006 2:45 pm
Reputación: 5
Ubicación: La Florida-Santiago-Chile
Contactar:

Mensaje por ZZT »

Chalo_mhz escribió:No entiendo como cresta se le meten las instrucciones del atari a este chip para que cumpla la funcion que esta tipeada, y ademas se alimente el circuito de LEDS.

¿las instrucciones escritas en basic viajan desde las entradas de joystick del atari, hacia los puertos DB9 conectados al integrado 74LS245?
Perdon chalo, nunca vi esta pregunta. Ahora te la voy a contestar:

Como funciona este juego de luces:

El puerto del joy recibe datos, pero tambien puede enviar, osea es BI-direccional. Como no es la función normal enviar datos, hay que producir el cambio mediante la alteración de una dirección de memoria que es la que controla si el puerto va a ser entrada o salida. Esa dirección es la 54018, la cual normalmente tiene el valor 60. Para que el puerto cambie al modo de enviar datos debemos poner el valor 43 primero, usando la instrucción POKE.

Ej:

POKE 54018,43

Ahora podemos enviar datos hacia el puerto del joy mediante la dirección 54016. Hay que precisar que el joy1 tiene 4 bits y el joy 2 los otros 4. Así tenemos 8 bits. Siendo Up1=Dato0 Down1=Dato1 Left1=D2 Rigth1=Dato3 Up2=Dato4 Down2=Dato5 Left2=D6 Rigth2=D7.
Cualquier número que pongamos (entre 0 y 256) se mostrará en forma binaria en el citado puerto. Asi que es muy necesario saber binario para entender un poco que valor nos dara la combinación que deseamos ver.

EJ:

POKE 54016,0 ==> 00000000
POKE 54016,1 ==> 00000001
POKE 54016,2 ==> 00000010
POKE 54016,3 ==> 00000011
POKE 54016,7 ==> 00000011
.....
POKE 54016,255 ==> 11111111

¿Ahora como usamos esos unos y ceros? Muy facil! el 1 lógico equivale casi a 5V los cuales haran encender un LED. Por el contrario el cero equivale a tierra, por lo cual el LED no encenderá.

Como pueden ver, poniendo la combinación correcta de "unos" haremos encender los leds de la manera que queramos. Ahora todo depende de tu habilidad para programar variando el valor del dato que enviamos a la dirección 54016.

¿Alguna duda?

Avatar de Usuario
AsCrNet
hard player
hard player
Mensajes: 472
Registrado: Mar Nov 07, 2006 2:45 pm
Reputación: 0
Ubicación: PHO
Contactar:

Re: PROYECTOS: JUEGO DE LUCES

Mensaje por AsCrNet »

Hola a todos,

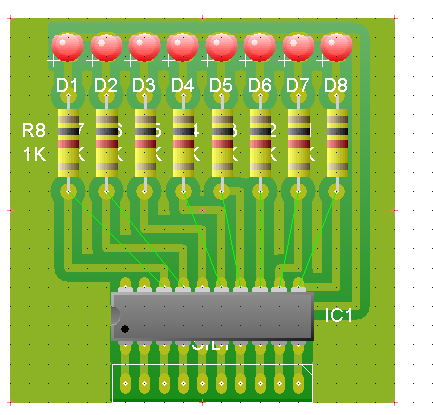

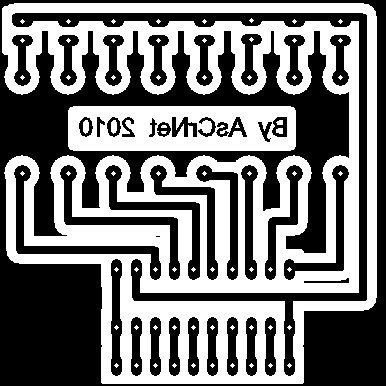

bueno les cuento que acabo de terminar este proyecto para nuestros atari, realmente es un proyecto simple y bonito de hacer. ademas este proyecto lo use para aprender todo el proceso de diseño de circuito (PCB). a continuacion les dejo el diseño de la placa que hize, espero mañana subir imagenes de la placa en si.

Imagen
Imagen

Saludos

Avatar de Usuario
AsCrNet
hard player
hard player
Mensajes: 472
Registrado: Mar Nov 07, 2006 2:45 pm
Reputación: 0
Ubicación: PHO
Contactar:

Re: PROYECTOS: JUEGO DE LUCES

Mensaje por AsCrNet »

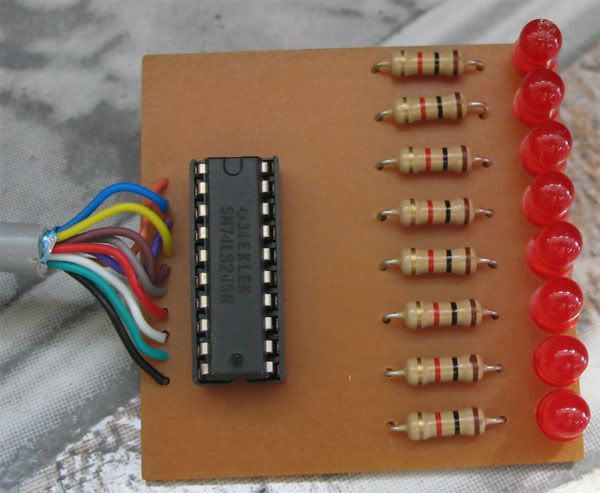

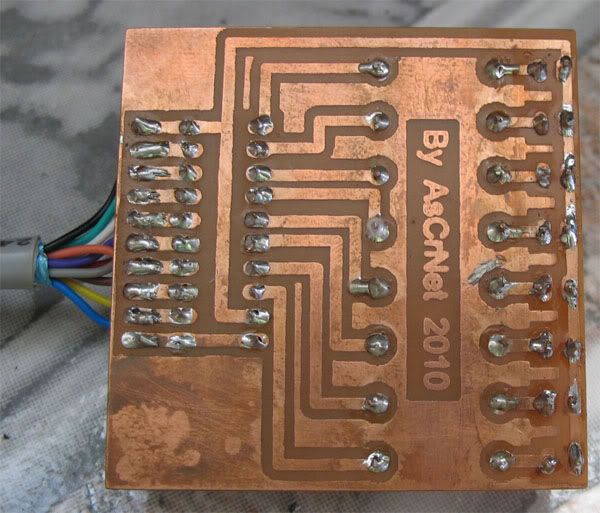

ya aqui van las imagenes, sorry no tengo una mejor camara ;,( "hay arregle mi camara :-D "

Imagen
Imagen

Tambien les comparto un programita en asm que hize para probar.

Código: Seleccionar todo

; Programa de Secuencia de Luces en Assembler.
; Por AsCrNet

         .OPT NO LIST

         *= $2000

INICIO
         LDA #43   ; Setea el puerto del joy
         STA 54018 ; de Salida
LOOP
         LDX #8
LED ; Rutina principal para encender cada led
         LDA NUMLED,X
         STA 54016
         JSR ESPERA
         JSR ESPERA
         JSR ESPERA
         JSR ESPERA
         JSR ESPERA
         JSR ESPERA
         DEX
         BPL LED
         JMP LOOP

ESPERA ; Runita de Pausa
         LDA $14
PARA
         CMP $14
         BEQ PARA
         RTS

NUMLED ; Numero de led a encender
         .BYTE  255,254,253,251,247,239,223,191,127

          *= $2E0
         .WORD INICIO

Saludos
Última edición por AsCrNet el Sab Mar 06, 2010 2:23 pm, editado 1 vez en total.

Avatar de Usuario
ZZT
Site Admin
Site Admin
Mensajes: 10803
Registrado: Mar Nov 07, 2006 2:45 pm
Reputación: 5
Ubicación: La Florida-Santiago-Chile
Contactar:

Re: PROYECTOS: JUEGO DE LUCES

Mensaje por ZZT »

wena abel, te quedo super! consejo: toma las fotos más de lejos pq el macro de tu camara (si es que tiene) vale yuyo. :-D

Avatar de Usuario
AsCrNet
hard player
hard player
Mensajes: 472
Registrado: Mar Nov 07, 2006 2:45 pm
Reputación: 0
Ubicación: PHO
Contactar:

Re: PROYECTOS: JUEGO DE LUCES

Mensaje por AsCrNet »

ZZT escribió:wena abel, te quedo super! consejo: toma las fotos más de lejos pq el macro de tu camara (si es que tiene) vale yuyo. :-D
no hay caso la camara maxell es como el forro... :s

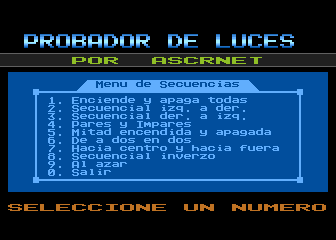

bueno pasando a otro punto, aqui les prensento este programita en asm el cual hace secuencias de las luces precionando los numeros del 1 al 9.

Imagen

aqui un video de como quedaron las secuencias ]-)





Salu2
Última edición por AsCrNet el Mié Dic 15, 2010 5:28 pm, editado 3 veces en total.

Avatar de Usuario
ZZT
Site Admin
Site Admin
Mensajes: 10803
Registrado: Mar Nov 07, 2006 2:45 pm
Reputación: 5
Ubicación: La Florida-Santiago-Chile
Contactar:

Re: PROYECTOS: JUEGO DE LUCES

Mensaje por ZZT »

me cagaste! ;,(

hiciste unas secuencias muy bacanes! :-D

Aunque algunas me las copiaste! :-X

Responder
